50万方井口一体化集成装置

50万方井口一体化集成装置

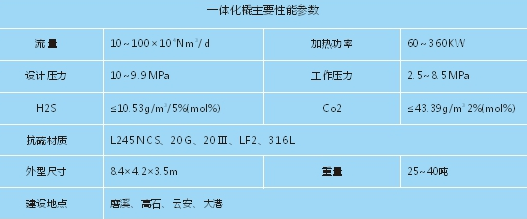

一体化橇装装置性能说明

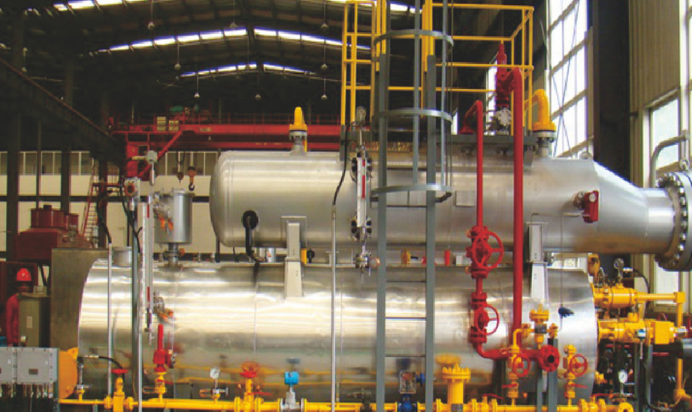

■ 单井一体化橇装装置，是将单井天然气生产中的化学药剂加注系统、水套加热炉、分离器、天然气计量装置、清管发球装置、孔板节流装置、变送器、燃料气调压、腐蚀监测系统以及配套阀门、管线、仪表等集成为一体的集成设备。橇装设备满足安全生产要求，方便操作、检修和维护管理，并做到安装整齐、美观，便于运输、吊装及仪表读数。

■ 井口来气通过加热炉加热，再两级调压后进入分离器，使井口来气的轻烃和天然气分离，并对天然气和轻烃分别进行计量。最后通过发球筒去出站阀组。

■ 气田燃料气管网来气通过调压计量给水套加热炉提供燃料，并同时提供气动液位控制器的动力气源。

■ 缓蚀剂加注部分，加注泵出口压力高达70MPa，分两路一路去井口，另一路去孔板节流装置后面的管路。
