叶茂牌SLZ系列数字式硫熏中和器是一种自动化新型设备。该设备适用于制糖工业的硫熏中和工艺段，可完全取代传统抽吸型硫熏器。该设备实现手自一体化控制，系统全自动运行，安全可靠，对工艺参数有稳定控制的效果。

一、产品结构组成

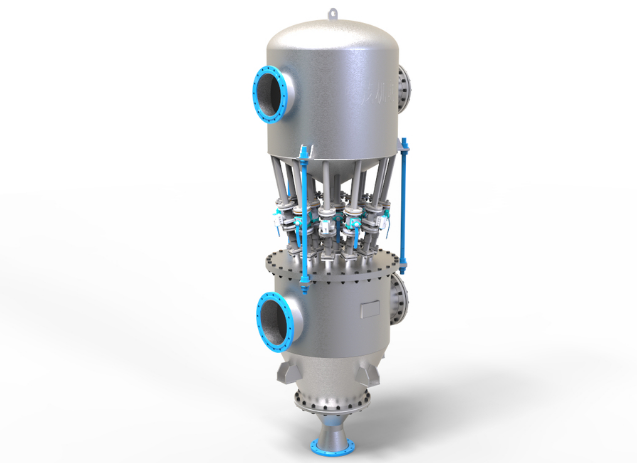

SLZ系列数字式硫熏中和器主要由上器体、下器体、喷射管道、以及配套的自动化控制系统组成，如下图所示：



二、工作原理

数字式硫熏中和器的工作原理与传统的抽吸型硫熏中和器的工作原理基本相同，均采用文丘里原理：利用喷嘴喷射出高速的水流，经过变窄的喉管后形成真空，从而达到抽吸气体的目的。但数字式硫熏中和器相比传统抽吸型硫熏中和器进行了极大的改进：将上器体和下器体分开，上器体与下器体之间设置管道连接，每根管道对应一个喷嘴，管道上设置阀门。当榨量变化也即流量变化时，通过控制阀门的开闭来实现控制喷嘴的使用数量，保持抽吸力的稳定，使抽吸量响应榨量。

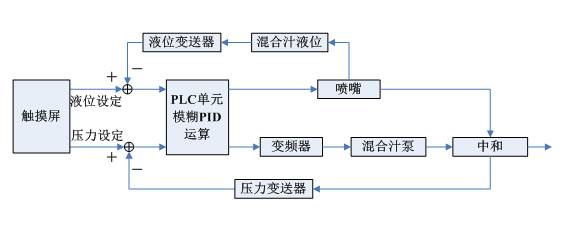

系统采用西门子PLC以及变频器作为控制核心，集成了智能模糊PID以及变频控制技术。控制系统由压力和液位作为过程控制对象的两个闭环控制回路组成。控制逻辑关系如下图所示：








喷射压力的控制   通过压力变送器将检测的压力信号传送到PLC与设定值进行比较，经运算后输出到变频器，自动地调整混合汁泵频率来稳定喷射。

混合汁液位的控制通过液位变送器将混合汁箱液位测量信号传送到PLC与设定值比较，经PID运算后输出到喷嘴，自动控制打开或关闭的数量来调整混合汁液位，从而保证不抽空、不溢箱。



三、产品特点

1、 自主研发具有知识产权的控制软件，采用PLC和变频技术对混汁箱液位和工作喷嘴数量进行智能控制，确保混汁箱液位稳定，达到不溢箱、不抽空的效果。

2、榨量波动大时仍可获得稳定的喷射压力和抽吸力，确保SO2稳定吸收，可保证澄清效果，有利于提高产品质量和糖分回收。

3、喷嘴管道上配置了自主专利的管道补偿器，提高了设备的可靠性及方便了设备的维护。

4、系统配置特有的喷嘴自清堵功能，减少设备维护量。

5、设备全自动运行，可实现手动与自动的在线无扰动切换，提高了系统的安全性。

6、与自控式喷雾燃硫成套设备配套使用，可实现整个硫熏中和工段的全自动控制。
