高速精密五轴联动叶片铣削中心

推广标签：

高速精密五轴联动叶片铣削中心

研发出高速精密五轴联动叶片铣削中心PMT BM40-5i，并在其基地完成了叶片曲面精密制造全工艺过程的切削验证，即将发往我国某飞机发动机制造公司。该机主要用于400mm以内航空发动机、燃气轮机的高温合金、钛合金精密叶片的高速高效精密制造。五轴联动的高效高刚度与高精度微位移、动态响应加速度之间，尤其在五轴联动的A、B旋转摆动轴的高速微位移动态性能之间，在动力学与运动学上是一对相互矛盾的关系，一直是精密、高刚度、高动态响应五轴联动机床性能提升的关键难点和核心技术，我国产品在此领域还有较长的路要走。高速精密五轴联动叶片铣削中心核心技术团队，历经十余年的研究探索，终于取得了关键核心技术与工艺的突破。

PMT BM40-5i精密机床具有高刚度、高精度及高动态响应加速度性能，拥有完全自主知识产权和核心关键技术，主要技术指标接近或达到国际同类产品先进水平。与其他高精度纳米车削、磨削机床一样，这也是基于对精密制造基础技术与精密工艺的长期研究探索，取得的正向研究和设计的创新性成果。

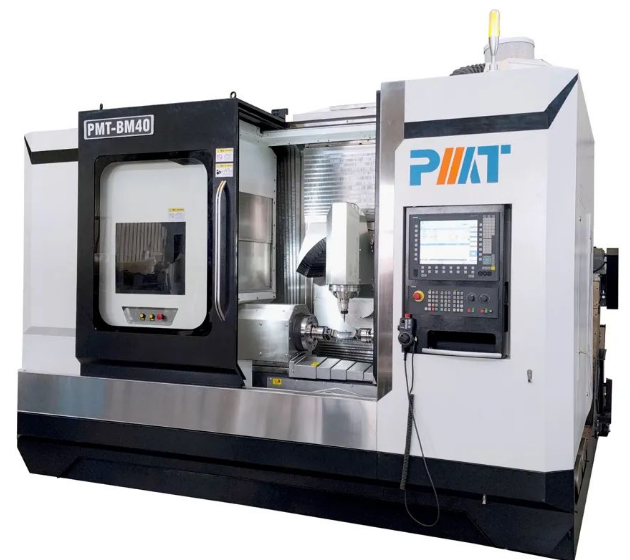

PMT BM40-5i外观

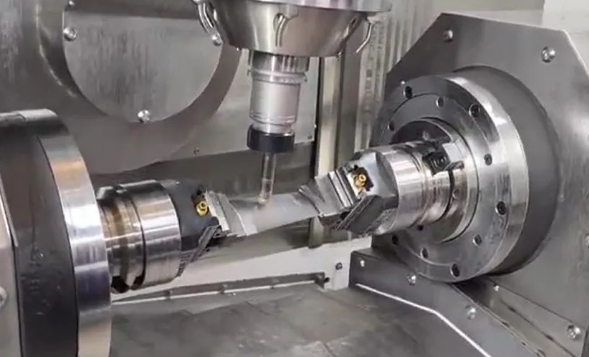

叶片高速铣削加工

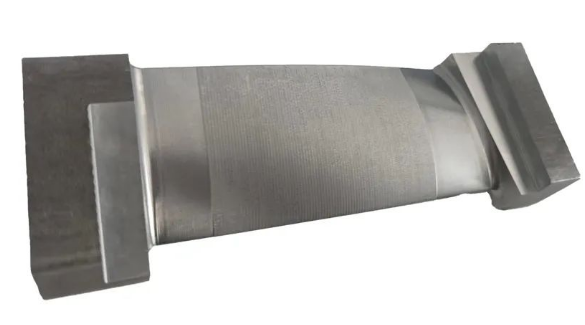

叶片样件



PMT BM40-5i技术亮点：

（1）高精度高刚度电主轴：标配HSK63A主轴锥孔，保证高速强力切削工况下刀柄与锥孔良好的刚性，确保加工精度的稳定性。

（2）头尾架同步技术：头架和尾架均采用力矩电机驱动，以适应叶片加工要求，响应快，无间隙，回转精度高，转速快，插补响应迅速，具有高的动态响应性能。

（3）五轴全闭环控制：直线坐标采用精密直线光栅尺、回转和摆动坐标采用精密角度编码器，实现全闭环控制，达到了叶片曲面的五轴联动精密高速铣削。

（4）A轴模块化设计：A轴头尾架采用模块化设计，提升产品的一致性和互换性。A轴夹具采用BT50快换接口，提升加工产品换型的响应速度，保证夹具安装的一致性、稳定性和装夹精度，快换接口可选配HSK80接口。

（5）A1轴、A2轴为同步双驱结构：具有随动、力矩耦合、位置耦合三种同步方式。分别满足毛坯装夹、毛坯粗加工、叶片精加工工况。可有效解决叶片加工过程中因叶片变形带来的影响，有利于消除叶片加工产生的应力。

PMT BM40-5i主要参数：

X/Y/Z轴行程：500mm/300mm/400mm

头、尾架主轴端面最大距离：500mm

主轴最大功率：20.5kW（可选配）

主轴最高转速：15000r/min（可选配24000r/min）

A轴旋转角度：±360°

B轴旋转角度：±40°

A轴最高转速：123r/min

B轴最高转速：78r/min

X/Y/Z轴快移速度：30m/min

X/Y/Z轴最大进给速度：12000mm/min

X/Y/Z轴定位精度：0.005mm（可选配更高精度0.003mm）

X/Y/Z轴重复定位精度：0.003mm（可选配更高精度0.002mm）

A/B轴定位精度：8″（可选配更高精度6″）

A/B轴重复定位精度：4″（可选配更高精度3″）
