摘 要

一种带翻转保护装置的翻转式全自动座便器高压成型机，包括主框架系统、坯体输送装置、脱型台车、成型模具以及成型翻转架；成型翻转架设置在主框架系统内，两侧与翻转轴承组连接；成型翻转架与主框架系统之间还设置有翻转牵引装置，翻转牵引油缸一端与主框架系统上横梁连接，另一端与油缸铰链铰接，油缸铰链与固定在成型翻转架侧面的翻转牵引座铰接；翻转牵引座上还装有一个限制挡块，该限制挡块设置在翻转牵引座与翻转铰链之间。这个保护装置能够有效限定翻转成型架的翻转角度，控制准确，防止翻转架回放到位后，由于油缸继续伸出所导致的翻转过度等问题，提高翻转角度的准确性和安全性，提高工作效率，保障工作安全。



背景技术



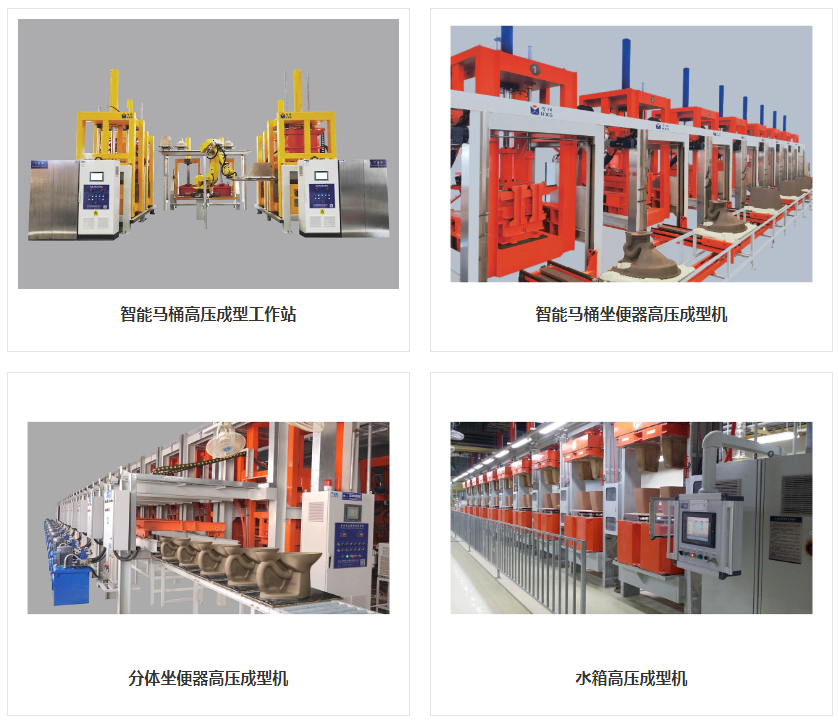

[0002] 目前，国内的卫生陶瓷生产企业座便器产品的坯体成型机的品种越来越多，其中由我公司研制生产的高压成型机就包括升降式高压成型机和悬挂式高压成型机，这些设备在实际使用中受到广大客户的青睐。

[0003] 但是，随着生产技术的不断更新和卫生陶瓷产品品种的频繁更换，上述两种成型机不能满足陶瓷生产厂家的需求，为了节省设备的工作工件，各种结构的成型机层出不穷，其中翻转式成型机占据重要位置。现翻转式成型机能够实现在一定翻转角度下注浆塑型，但是现有的翻转式成型机再进行翻转动作时，由于翻转油缸的不当控制，成型翻转架回放到位后油缸杆继续伸出，将会造成机械损坏甚至发生重大事故，安全系数低，严重影响生产进度和工作人员的生命财产安全。
