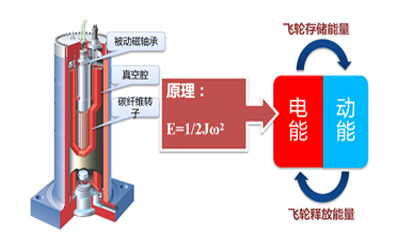

本实用新型公开了一种应用双定子无刷直流电机的飞轮储能装置，包含底座、端盖、机壳、外定子、转子、内定子、被动磁悬浮轴承；机壳立式安装在底座上，机壳顶部为端盖，底部为底座；内定子固定在端盖上，外定子固定在机壳内表面，转子位于内定子和外定子之间，被动磁悬浮轴承安装在内定子中心轴上，外定子和内定子均包含定子铁芯以及缠绕在铁芯槽内的线圈，转子由内外两层由磁粉粘结而成的磁极，均匀的分布在转子的内层和外层。本实用新型双定子无刷直流电机的飞轮储能装置，可确保转子稳定运行，提高流无刷直流电机输出功率，提高飞轮储能装置的稳态性能和运行的可靠性。
|
