摘 要

本发明涉及一种热水循环系统及控制方法，属于热水器技术领域。该系统包括采暖热水两用燃气炉和内含水箱的热水循环装置，两用燃气炉具有供暖出口和供暖回口以及低温进口和高温出口；水箱具有进水口、出水口和循环接口，热水循环装置具有冷水进口、循环出口、循环进口、循环回水口以及热水出口；冷水源经冷水进口后接三通接低温进口并经电动通断阀接进水口；高温出口经循环进口接电动三通阀接口之一，循环回水口接电动三通阀接口之二，电动三通阀的接口之三经循环泵接循环接口；出水口经热水出口后通过热水管接用水点;邻近用水点的热水管分支出接循环回水口的回水管。本发明可以实现各用水点即开即热，管路结构简单、成本经济。

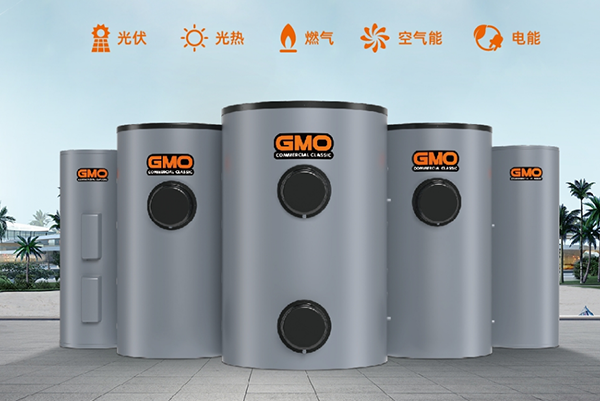

商用多能源水箱
多能源集成、低碳节能

背景技术

随着生活水平的提高，使用者对家庭热水的要求由单纯的出热水逐渐转变为即开即热、大流量、恒温舒适。由于传统的燃气热水器家装方式未顾及到这一发展转变，因此使得用户在用热水时不得不先放掉管路中的冷水，导致：1）不能及时得到热水，需要等待；2）放掉的冷水被浪费；3）水温容易波动，舒适度低；4）少量用水也会导致燃气机频繁启动，不仅产生运行噪音，且影响寿命；5）当有多个用水点同时用水时，难免水量不够或水温偏低。

为了解决上述现有技术存在的问题，申请号为201320058861.6的中国专利文献公开了一种中央热水系统，包括加热源、储水罐、中央控制器、位于储水罐内的加热探头、镁棒，以及给中央热水系统提供水源的进冷水管；加热源通过加热管路与储水罐的冷水出水口和热水进水口连接，构成加热回路；储水罐通过热水出水口和循环回水口与循环管路连接，构成供/回水回路；进冷水管上设有第一三通阀，该三通阀的另外两个端口分别连接储水罐进冷水口和热水器旁通管，所述热水器旁通管通过第二三通阀与加热管路连接。由于在燃气热水器与用水终端之间设置储水罐，当使用少量热水时，不必启动热水器加热，由储水罐提供热水，降低热水器的即热功率压力。循环水泵可预热储水罐至用水终端的冷水，使用水终端即开即热，减少水资源的浪费。加热水泵可预热储水罐中的水，有大量使用热水时，冷水通过热水旁通管路进入燃气热水器，经加热后再进入储水罐，既保证燃气热水器加热功率的同时还解决了即热时水温波动的问题。然而，该技术方案的水箱循环加热管路和热水循环管路相互独立，因此需两套泵循环管路分别用于加热水箱和加热管路，成本较高，且不适合在原有基础上进行改造。
