摘 要

本申请提供一种超小型自聚焦透镜的制作方法，涉及超小型透镜加工技术领域，该方法包括将胚料拉丝成型，得到丝状料；胚料为自聚焦玻璃胚料；将丝状料与钾离子进行离子交换，得到半成品丝；将半成品丝制成透镜成品。一次拉丝成型可保证产品的椭圆度，获得最终的丝径尺寸，制备效率高；盐浴对丝状料进行钾离子交换，使半成品丝具有由表面向中心梯度分布的折射率，玻璃介质具备自聚焦的性能，具备较优的产品像质、视场角等光学特性，较低的场曲像差；最后对半成品丝进行处理，去除端面瑕疵，得到丝径为0.214mm～0.215mm、长度为0.4mm～0.5mm的透镜成品。获得更小尺寸的产品，光学参数性能更优，生产成本低，可定制生产。





背景技术

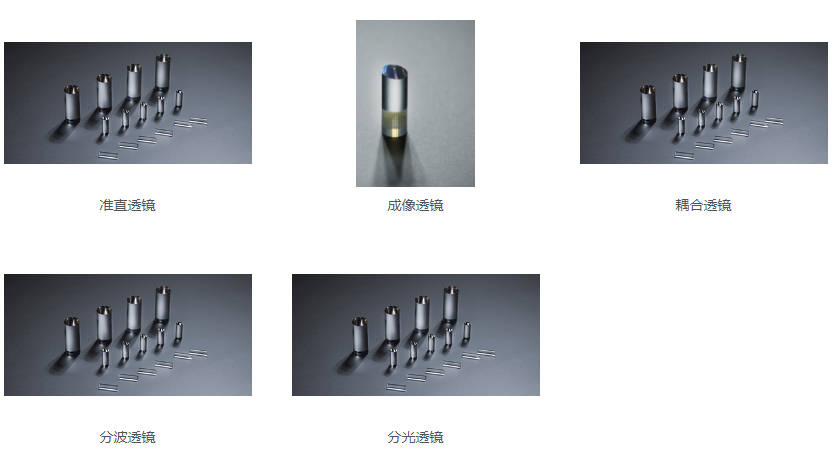

自聚焦透镜是指其折射率分布是沿径向渐变的柱状光学透镜，具有聚焦和成像功能。自聚焦透镜的特点当光线在空气中传播遇到不同介质时，由于介质的折射率不同会改变其传播方向，自聚焦透镜常应用于生物医学方面，作为内窥镜使用。

由于生物医学的相关产品需要进入人体，所以微型化是这类产品共有的特性。目前市场上的微型内窥镜对于微创类手术的使用存在如下客观缺点：通常直径较大，对于要将内窥镜放入人体内较狭小腔道的手术具有限制；成像质量一般，影响手术效果；且制作时，使用较为严苛的工艺参数，对设备要求高；透镜成型困难，制作成本高。综上，现有自聚焦透镜在使用范围、质量、经济成本、生产效率上都存在一定的制约。
